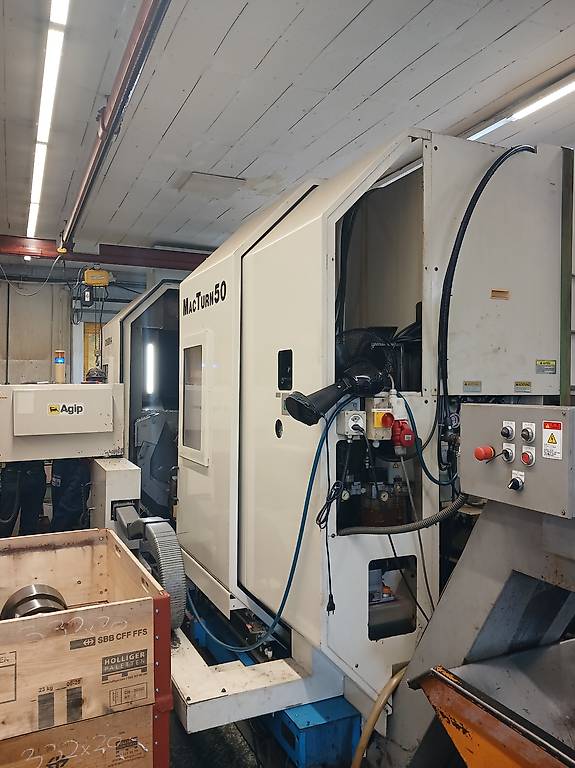

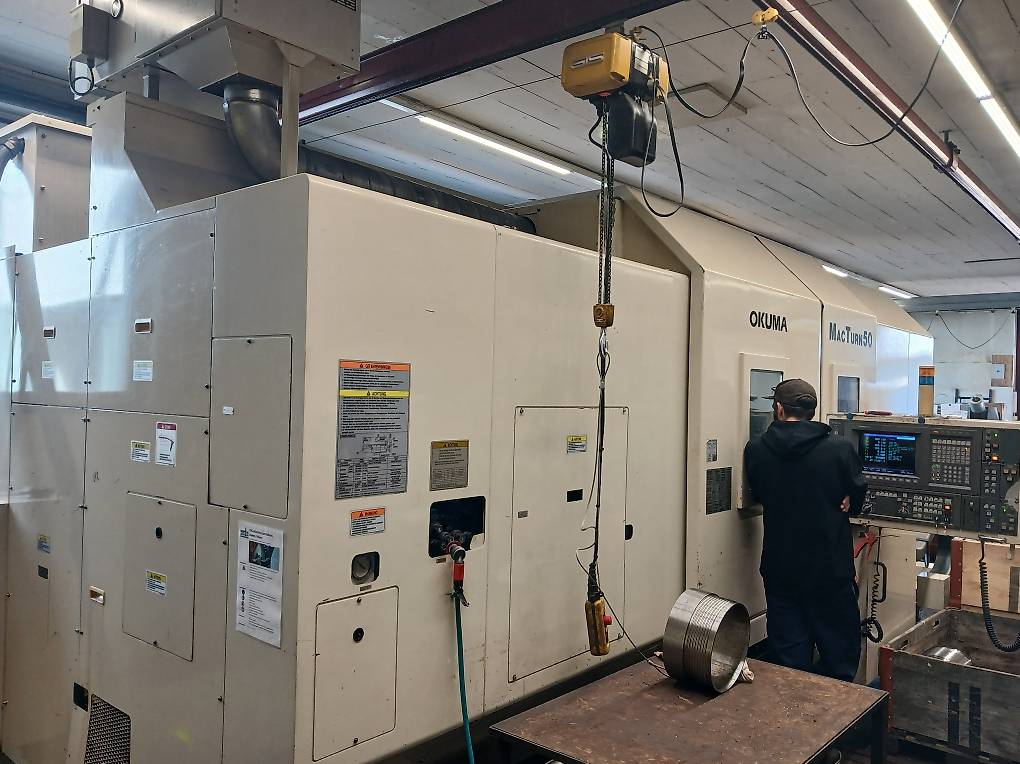

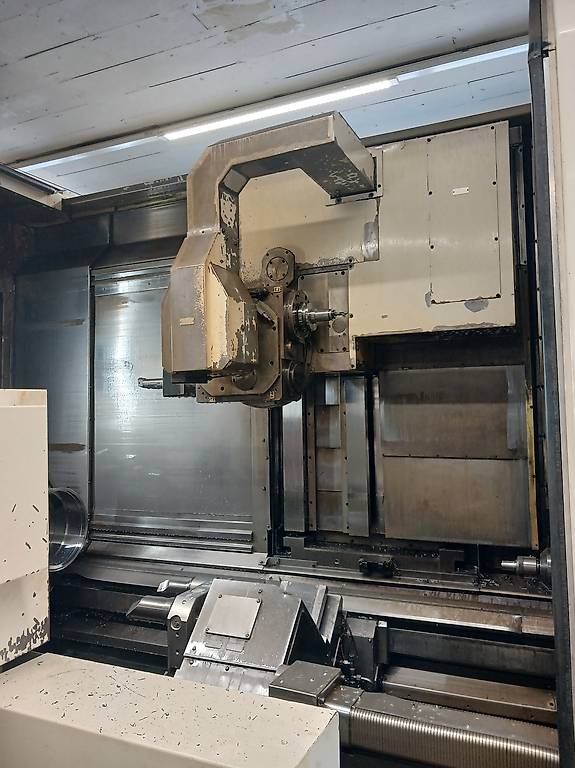

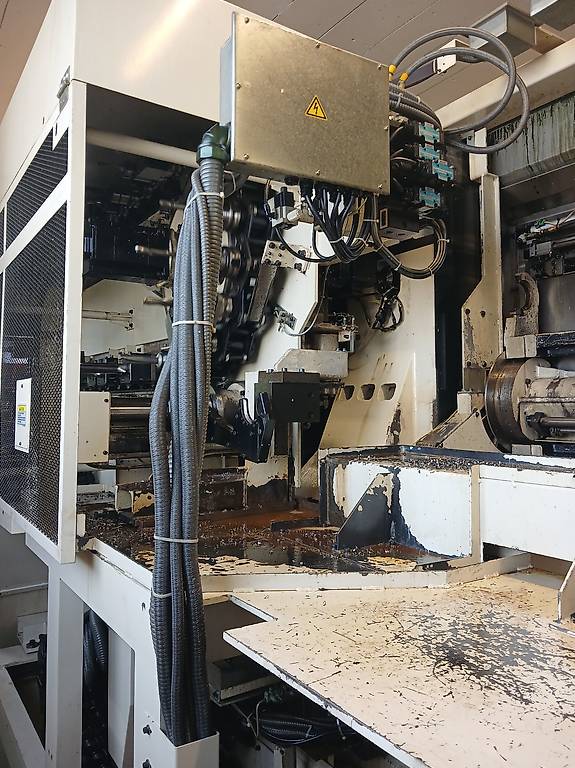

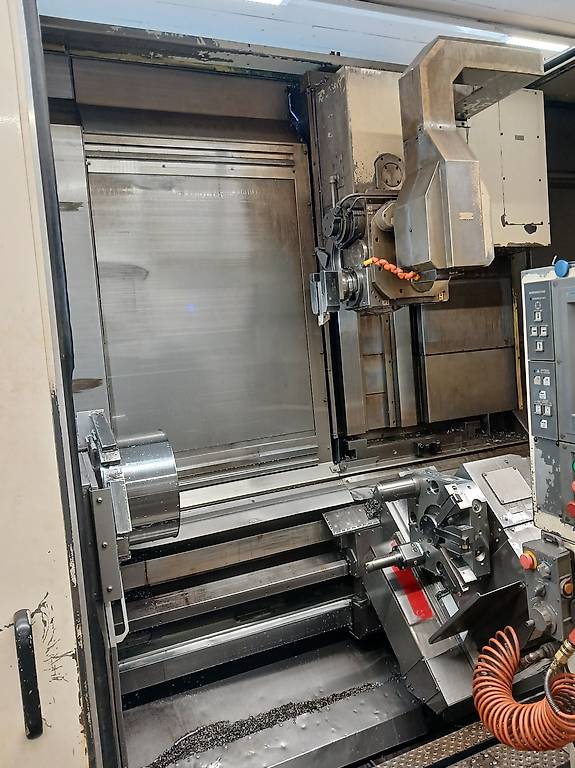

OKUMA MacTurn 50

7-Achs Dreh- und Fräszentrum

Hersteller:

OKUMA

Baujahr:

2001

Typ:

MacTurn 50

Ref.-Nr.:

M2210

7-Achs Dreh- und Fräszentrum
Hersteller: OKUMA
Typ: MacTurn 50
Baujahr: 2001
Steuerung: OSP-U100L
Spiral-Kreisinterpolation

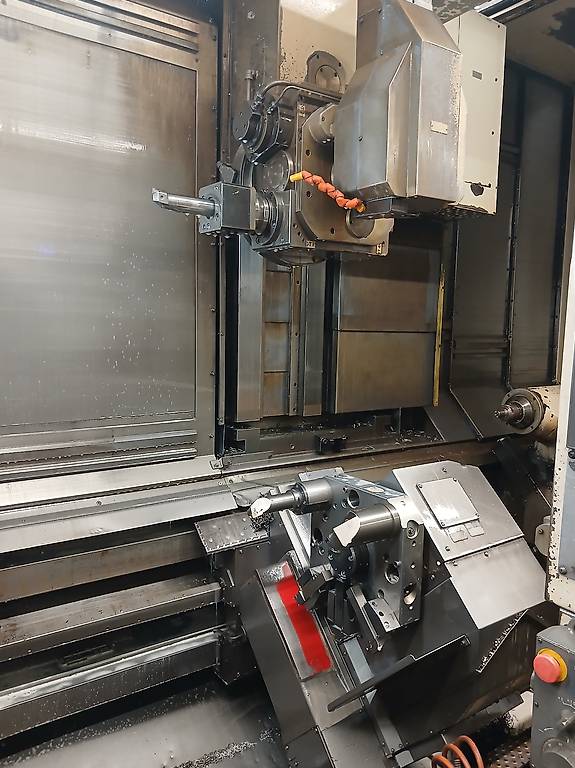

Oberer Revolver HS ATC:
X1 = 598 mm
Z1 = 1.660 mm
Y = 230 mm, +110 mm, -120 mm.
C = 360/0.001
B = 360/1 indexiert

Drehdurchmesser max.: 610 mm
Drehlänge Z1 min.: 1.500 mm
Schwingdurchmesser: 610 mm
Drehdurchmesser über Planschlitten: 580 mm
Spitzenweite ca.: 2.000 mm

Aufnahmen: BT50
Angetriebene WZ BT50 = 40- 3000 U/min

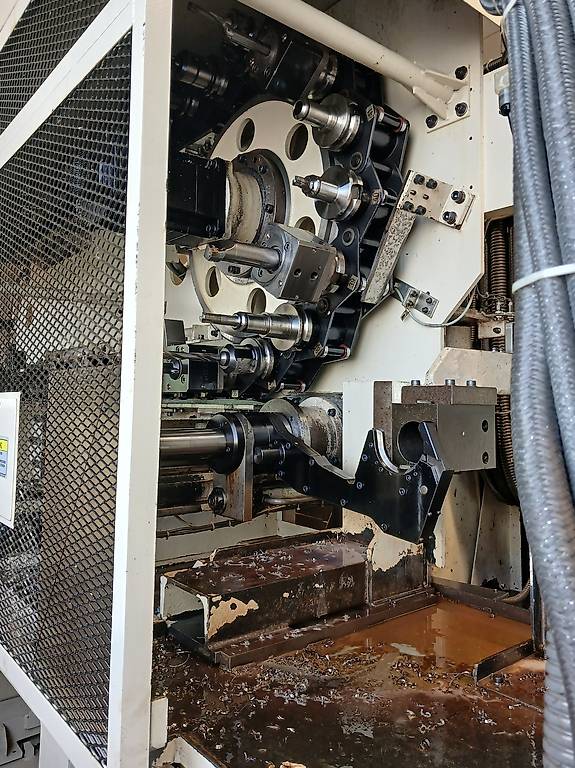

Magazin ATC 72 BT50
Zum Drehen: ≈ 36
Angetriebene WZ: ≈ 36

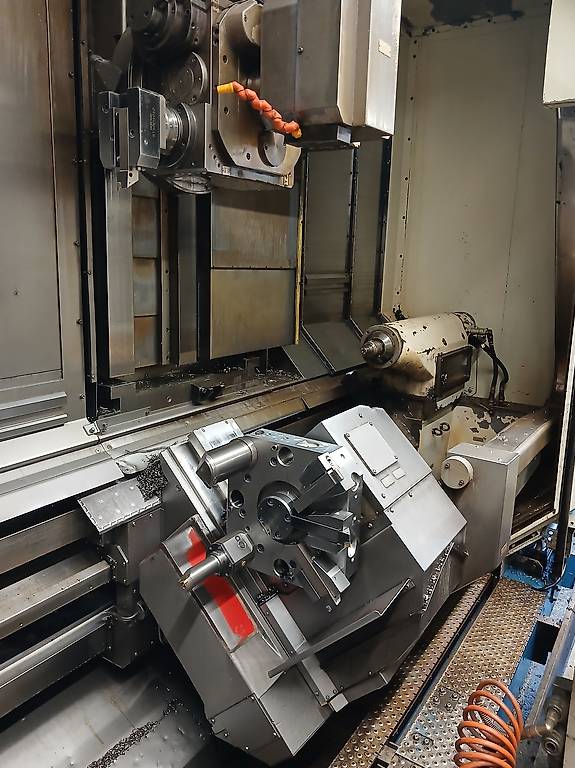

Unterer Revolver V8:
X2 = 200 mm
Z2 = 1.045 mm

Drehdurchmesser max.: 380 mm
Drehlänge Z2 = 1.045 mm
Schwingdurchmesser = 380 mm
Aufnahmen: VDI40
Revolver: 8 Plätze VDI40

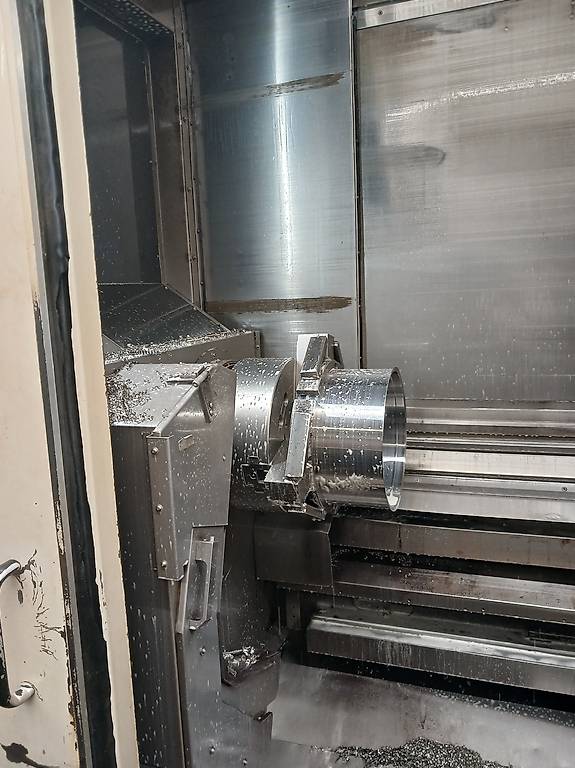

Spindel:
Drehzahlbereich: 14 - 2800U/min. bei 37kW
Futter: D400mm
Spindeldurchlass: 110mm
Spindelnase: A2-11
Drehmoment ca.: 2.000 Nm

Kühlmittelanlage mit IK 40bar

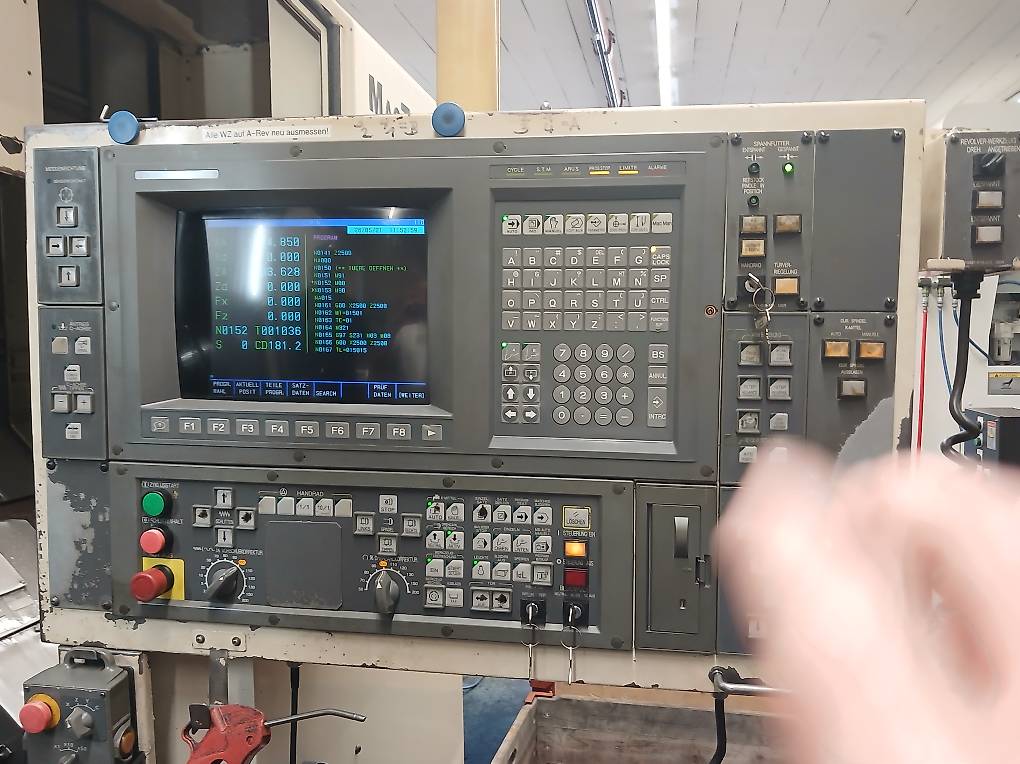

Neuer Bildschirm

Neues Panel
Mehrere Aufnahmen BT50

Gewicht ca.: 20 to.
Raumbedarf L/B/H: 8.000 x 3.500 x 3.500 mm

Referenz-Nr.: M2210
