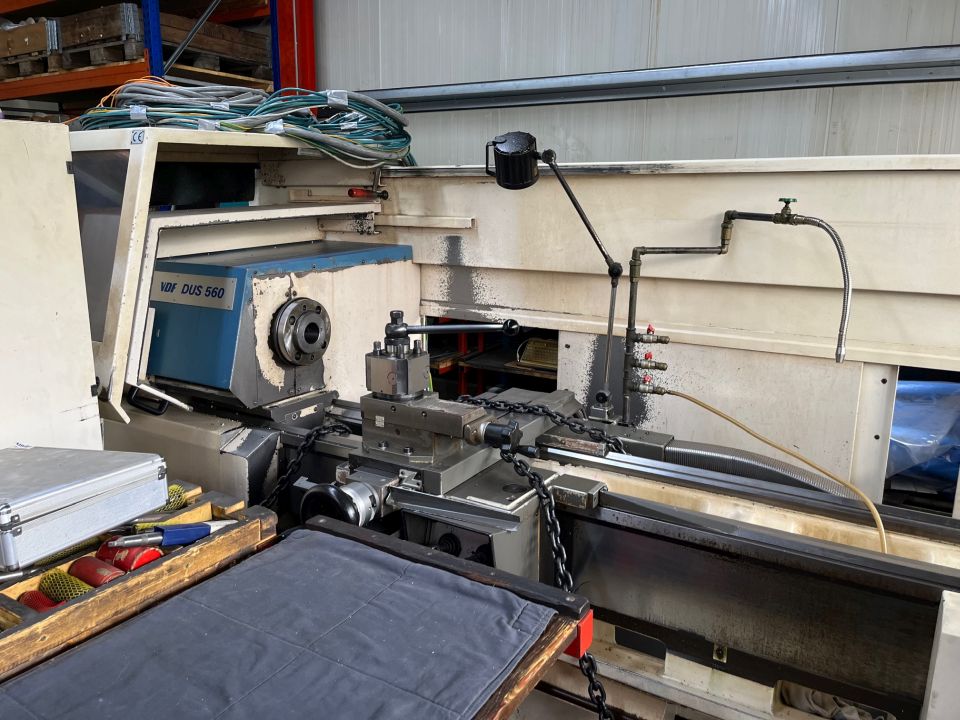

VDF Boehringer DUS 560

CNC Drehmaschine zyklengesteuert

Hersteller:

Boehringer

Baujahr:

1997

Typ:

DUS 560

Ref.-Nr.:

M2219

CNC Drehmaschine zyklengesteuert
Hersteller: VDF Boehringer
Typ: DUS 560
Baujahr: 1997

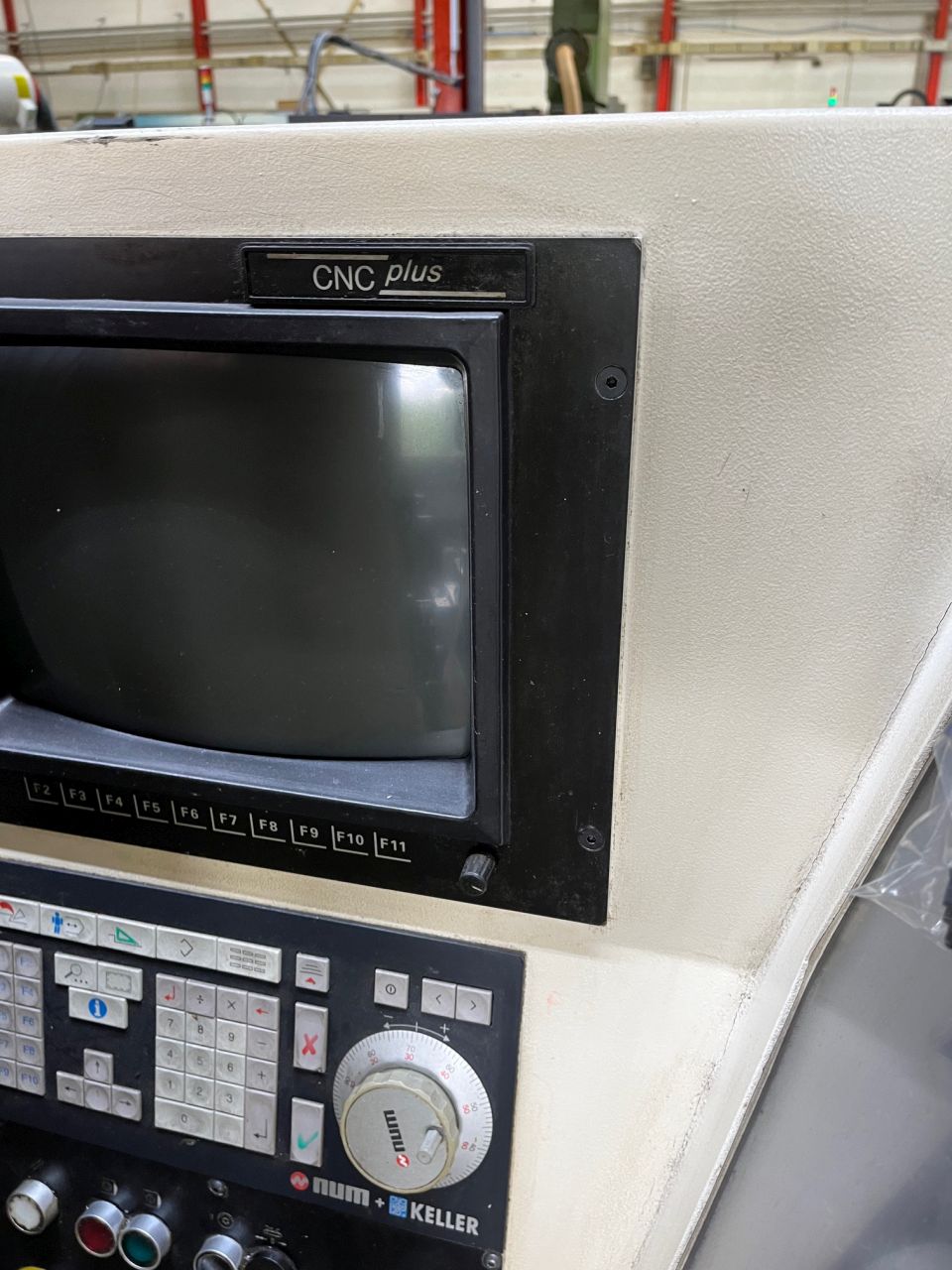

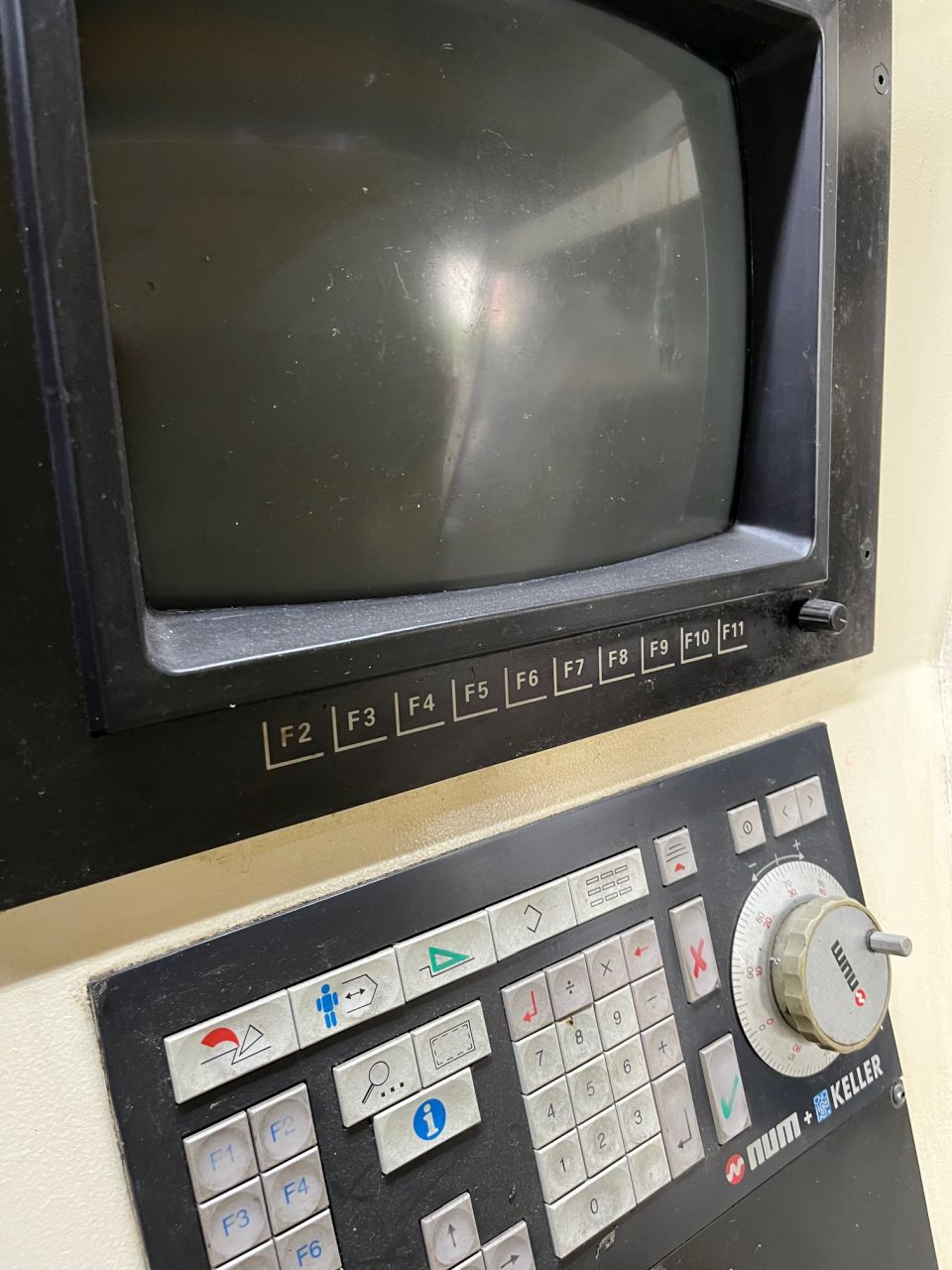

Steuerung: CNC Plus

Umlauf-Ø über Bett max.: 570 mm
Drehlänge: 1.000 mm

Spindelkopf Gr. 8 nach DIN 55027
Meißelquerschniitt H/B max.: 32 x 25 mm
Gewindesteigung: 0,1 – 400 mm

Spindeldrehzahl:
Getriebestufe 1: Drehzahlbereich von 3 bis 500 stufenlos
Getriebestufe 2: Drehzahlbereich von 15 bis 2.500 stufenlos

Drehzahl:
Hauptantrieb: 8.000 min⁻¹
Vorschubantrieb X: 2.000 min⁻¹
Vorschubantrieb Z: 2.000 min⁻¹

Reitstock:
Pinolenkegel: MK 5
Reitstockverschiebung per Hand

Vorschubgeschwindigkeit:
längs max.: 10 m/min.
plan max.: 5 m/min.
automatische Vorschübe: längs + plan 0,01 – 50
Vorschubkraft max.: längs 12,5 kN

Hauptantrieb: 50/21 kW
Spannung: 400 V / 50 Hz
Gesamtanschlusswert: 50 kVA

Zubehör:
Kühlmittelpumpe Brinkmann 47 l/min. bei 0,2 bar

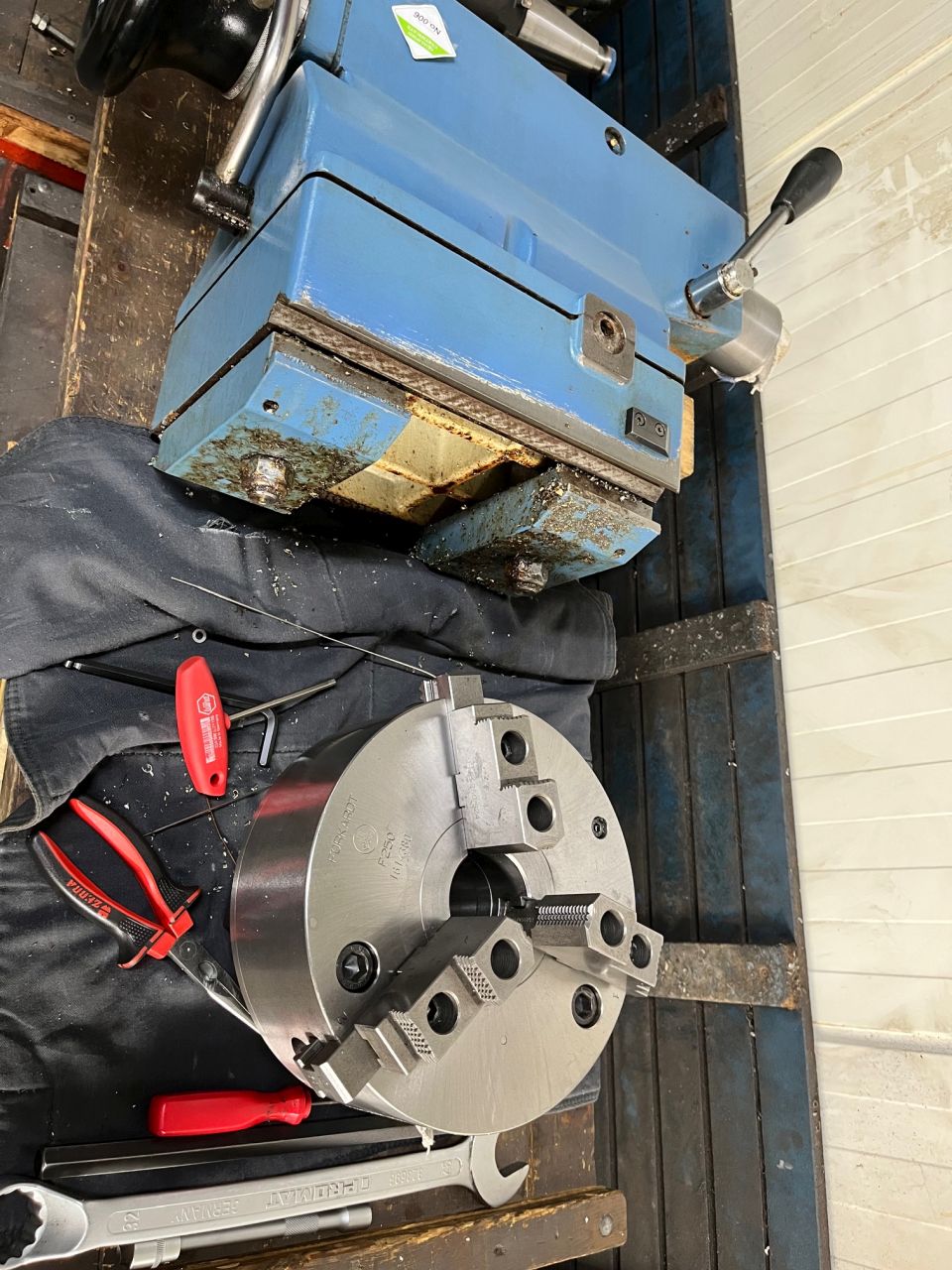

Handspannfutter Forkardt F 250
Parat Schnellwechsel-Stahlhalter

Gewicht ca.: 4.000 kg
Flächenbedarf L/B/H: 3.150 x 1.800 x 1.800 mm

Referenz-Nr.: M2219
